產品概況:
攪拌桶用于浮選作業前的礦漿攪拌,是藥劑與礦漿充分混合,為選礦作業創造條件。也可將火力發電廠電除塵器、省煤器、空氣預熱器等灰斗下部儲灰斗中的煤灰在桶內加水進行高濃度的攪拌。濃度由加入的水量調節,攪拌后之灰漿通過排放口進入排灰槽,桶內過剩水可由上部溢流這溢出,攪拌軸采用輻射形螺旋葉輪結構,工效高、省電、省水、操作方便。
攪拌桶的特點:
1.耐酸,耐堿,輕便防腐 蝕。
2.成本低,投機小適合中小型選礦企業。
3.體積小巧輕便,操作簡單方便,經濟實用。
4.比一般傳統鐵攪拌桶要耐用3-5倍。
產品結構及原理:
攪拌桶是由電動機、三角帶、葉輪、泵、螺栓、轉動泵軸代輪、葉輪、定子、鐵制桶體等組成。主要靠電動機三角帶傳動代動葉輪旋轉來攪拌物料。
使用前先緊固泵體部位螺栓,轉動泵軸代輪是否靈活,然后開機運行,其它同浮選機。
易損件:葉輪,定子。

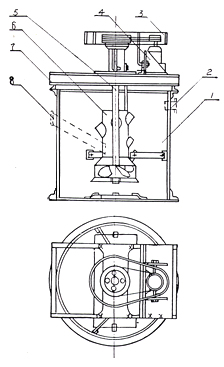

![](/upLoadFiles/editor/image/%E5%A4%96%E5%BD%A2%E5%B7%A5%E8%89%BA%E5%9B%BE/%E6%90%85%E6%8B%8C%E6%A1%B6.jpg) |
1.水槽
2.溢流口
3.安全罩
4.電機
5.豎軸
6.循環桶
7.架子
8.進礦管 |
產品應用范圍:
本機適用于礦用攪拌,攪拌濃度不大于30%(按重量計算),固體成份的粒度小于1毫米的礦漿于0.5毫米以下浮選劑的攪拌,也可以用于其它非金屬礦物的攪拌。
產品規格及技術參數:
筒的內部尺寸
|
有效容積
|
|
電動機
|
外形尺寸
|
重量
|
直徑
|
高度
|
葉輪直徑
|
葉輪轉速
|
型號
|
功率
|
總高
|
最大長度
|
mm
|
mm
|
m2
|
mm
|
r/m
|
|
kw
|
mm
|
mm
|
kg
|
750
|
750
|
0.26
|
240
|
530
|
Y90L-4
|
1.5
|
1241
|
939
|
228
|
1000
|
1000
|
0.58
|
240
|
530
|
Y100L-6
|
2.2
|
1665
|
1300
|
658
|
1200
|
1200
|
2.2
|
300
|
480
|
Y100L-6
|
3
|
1800
|
1420
|
760
|
1500
|
|
3.6
|
400
|
320
|
Y132S-6
|
3
|
2386
|
1690
|
861
|
2000
|
2000
|
5.46
|
550
|
230
|
Y132M2-6
|
4
|
3046
|
2381
|
1240
|
2500
|
2500
|
11.2
|
625
|
230
|
Y160M-6
|
|
3546
|
2881
|
3462
|
3000
|
3000
|
19.1
|
700
|
210
|
Y200L-6
|
22
|
4325
|
3266
|
4296
|
產品使用說明:
開機前應先檢查各部位螺栓,停機起動前應先手動代輪旋轉,以防沉淀物淤積增加電動機負荷,工作時應細心調整閘門高度,使液面保持穩定,隨時將礦漿液面上的礦化泡沫刮入流槽。葉輪與定子應保持一定的間距,磨損時應注意更換,泵體內軸承每三個月要保養一次。
我廠經江西省石城縣質量技術監督局頒發“企業產品招待標準證書”,執行企業標準號為:a/skx0401、0402、0404、0405、0406、0407、0408號。
管理規范、制度嚴密。本廠設立有產品質量,技術部,專門負責產品工藝設計;質量檢驗部:負責產品生產、出廠質量檢驗把關;售后服務部:負責產品安裝調試使用。維修等技術支持;監督投訴部:負責產品質量投訴,投訴電話:15879720520。
