砂金專用搖床分選砂金的沙金礦帶效果
搖床試驗中……
產 品 概 況：
砂金專用搖床是我廠在多年的生產制造過程當中結合各大科研院校及大型礦山選場的使用經驗，在普通6-S型搖床的基礎上開發的一款新產品。我們將原有的床面與床腳間的接觸部份“搖動盒”改進成了“溜動盒”（如圖3）就此項改進而言，解決了原來?yè)u床的：
1、床面噪音問題
2、床面易跳起而引起的床面跑礦現像，嚴重影響了搖床的整體對礦物的回收率。
3、有效的延長了搖床的“搖動裝置”的使用壽命。
沙金專用搖床最大的改進部份為床面部份，將原來有直槽型搖床面全部做了更換，以雙曲波型搖床代替。波型搖床是我國目前流膜類選礦設備中的先進新型式，實踐證明在多數礦物的分選中各項指標均優于普通直槽床面?？娠@著提高在一定選別指標控制下的處理能力和選礦回收率。
雙波搖床選別原理：
當?shù)V漿給入后，斜條區段迫使礦粒在縱向運動時逆著來復條造成的斜向水流爬坡，使輕重礦粒爬行速度差和偏離角差均增大；平行條區則使精礦帶平薄而且均勻地并被及時排出。“兩斜兩直”床條形式改善了分選條件，可顯著提高在一定選別指標控制下的處理效果和回收率。尤其在處理“跑砂”現象以及比重差不夠時，較之直槽搖床效果更佳。該搖床可用于粗選、精選等各段分選作業。
在選別作業時，對直槽搖床、單波搖床或者雙波搖床的選擇，具體還應根據礦砂本身的性質而定，例如，礦砂比重，輕重礦粒比重差，礦粒大小等。目前的廣泛應用表明，波形搖床在處理“跑砂”現象、分選部分難分離的礦砂時，效果優于直槽搖床，是一種選別效果優于普通6-S搖床的升級換代。
產 品 結 構 及 材 質：
雙波搖床的床面特征是，在直槽床面的基礎上增加兩段斜條區（見圖一①③兩段斜條區），將單一的直線床條改為“兩斜兩平”雙曲波狀（見圖一）。 .jpg)
1、一段斜條區 2、一段平行床條區 3、二段斜條區 4、二段平行床條區 5、光面區
6、給礦槽 7、給水槽 8、床頭傳動箱 9、調坡器 10、電機 11、皮帶飛輪 12、搖床面

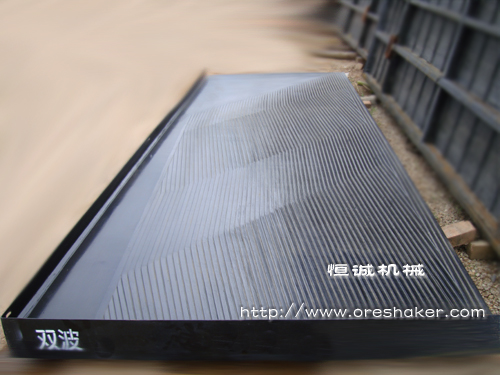

雙波床面
.jpg)
由原來搖動盒撐板改進成溜動盒 |
產 品 應 用 范 圍：
主要用途：波形搖床廣泛用于鎢、錫、鉛、鋅、金、銀、鉭、鈮、獨居石、鋯英石、鈦鐵礦等礦種脈礦或砂礦選礦廠在處理3-0.019mm粒度礦石的粗選及精選作業中。
主要特點：波形搖床具有處理能力大；選礦回收率高；適應性廣等特點，特別是精礦帶比較穩定，選礦時精礦、中礦、尾礦分帶清晰，當給礦濃度、流量、礦量發生變化時，選別狀況穩定，因此操作管理方便。
主要結構：波型搖床包括一個由鋼結構的框架和面涂環氧樹脂輝綠巖鑄石填料材質的床面主體、支承搖床的腳、調坡機構和往復運動驅動裝置的搖床等而構成。
波形床條搖床的技術性能
波型床條搖床區別于普通6-S型、CC-2型搖床的關鍵之處是：增加了床面斜條區；縮小了床面光面區；斜條具有一定的爬升角度；床面本身主體縱坡的改變；床條截面積形狀和床面材質等方面的變革。而與之相適應的操作技術參數也有一定的改動。原則上是按不同選別對象選取不同的技術參數。
當搖床依據縱向作不對稱的往復運動時，使礦石沿斜——平——斜——平的軌跡，交替反復的被“擠”、“削”、“洗”、“選”。條區斜傾布置的床條，迫使礦粒在縱向運動時，逆著來復條造成的斜向水流爬坡，導致輕重礦粒爬升速度差；床面縱橫向運動速度差；輕重礦粒在爬升過程中，受沖洗水的作用，礦粒翻轉，使夾在重礦粒間的輕礦粒不斷被洗出，提高了分選效率。光面區減少使選別時精礦帶陡然加寬，精礦排出速度加快，避免精礦滯留和指標急劇惡化，表現在選別現象上的情況是精礦、中礦、尾礦穩定，操作方便，性能優異可靠。
產 品 規 格 及 技 術 參 數：
|
設備類型
|
雙曲波床條4500X1830
|
|
項目名稱
|
單位
|
粗礦
|
中礦
|
泥礦
|
|
床面尺寸
|
長 度
|
mm
|
4500
|
4500
|
4500
|
|
傳動端寬
|
mm
|
1830
|
1830
|
1830
|
|
精礦端寬
|
mm
|
1500
|
1500
|
1500
|
|
處理粒級
|
mm
|
3-0.5
|
0.5-0.1
|
＜0.1
|
|
處理能力
|
t/d
|
|
16-36
|
8-15
|
|
給礦濃度
|
%
|
25-38
|
15-25
|
10-20
|
|
沖程
|
mm
|
16-20
|
12-14
|
8-10
|
|
沖次
|
次/分
|
280-300
|
300-330
|
320-350
|
|
清洗水量
|
t/h
|
1-1.5
|
0.8-1.2
|
0.6-1
|
|
橫向坡度
|
度
|
2.5-4.5
|
1.5-2.5
|
0.5-1.5
|
|
縱向坡度
|
度
|
1-1.5
|
0.5-1
|
0.5
|
|
電機功率
|
KW
|
|
1.1
|
1.1
|
|
床條斷面形狀
|
|
鈍角三角形
|
直角三角形
|
銳角三角形
|
|
總重量
|
Kg
|
1100
|
1100
|
1100
|
|
|
|
偏心連桿機構或凸輪杠桿機構
|
根據產品的基礎可分為以下三種類型：
 |
 |
 |
| 固定式搖床（無槽鋼底座） |
小槽鋼搖床 （小槽鋼底座） |
大槽鋼搖床（大槽鋼底座） |
我廠經江西省石城縣質量技術監督局頒發“企業產品執行標準證書”，執行企業標準號為：a/skx0401、0402、0404、0405、0406、0407、0408號。
管理規范、制度嚴密。本廠設立有產品質量，技術部，專門負責產品工藝設計；質量檢驗部：負責產品生產、出廠質量檢驗把關；售后服務部：負責產品安裝調試使用。維修等技術支持；監督投訴部：負責產品質量投訴，投訴電話：15879720520。
